特性:
-
4位LCD顯示,最大數值9999加小數點和符號.
-
取樣率:20ms內取樣64次.
-
轉換模式:真均方根值.
-

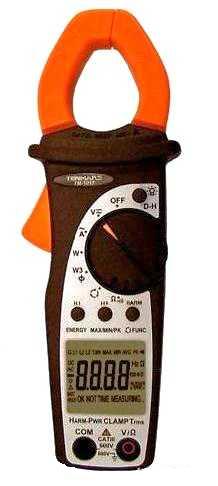

TM-1017功率钳表
附件:
-
使用手冊.
-
固定測試導線的橡皮套.
-
皮套.
-
測試棒一組.
-
校正證書.
-
2個1.5V
4號電池.
-
尺寸:205(L)x64(W)x39(D)mm.
-
TM-1017功率钳表
参数
-
DC电压
档位 |
解析度 |
精确度 |
输入阻抗 |
0-599.9V |
0.1V |
±(1.0%rgt+3dgt) |
1MΩ |
AC电压(真均方根值)
档位 |
解析度 |
精确度 |
输入阻抗 |
40-200HZ |
200-400HZ |
1.6~599.9V |
0.1V |
±(1.0%rgt+3dgt) |
±(5.0%rgt+3dgt) |
1MΩ |
波峰因素=1.14
MAX/MIN/AVG/PEAK AC/DC电压
功能 |
范围 |
解析度 |
精确度 |
反应时间 |
MAX/MIN/AVG |
1.0-399.9A |
0.1A |
±(5.0%rgt+10dgt) |
500ms |
PEAK |
10-800A |
1A |
±(5.0%rgt+10dgt) |
1ms |
AC电流(真均方根值)
档位 |
解析度 |
精确度 |
输入阻抗 |
40-200HZ |
200-400HZ |
0.0-399.9A |
0.1V |
±(1.0%rgt+3dgt) |
±(5.0%rgt+3dgt) |
600A RMS |
最大波峰因素=2
MAX/MIN/AVG/PEAK AC电流
功能 |
范围 |
解析度 |
精确度 |
反应时间 |
MAX/MIN/AVG |
1.0-399.9A |
0.1A |
±(5.0%rgt+10dgt) |
500ms |
PEAK |
10-800A |
1A |
±(5.0%rgt+10dgt) |
15ms |
电阻与导通测试
档位 |
解析度 |
精确度 |
过载保护 |
0.0-499.9Ω |
0.1Ω |
±(1.0%rgt+5dgt) |
600V AC/DC RMS |
500-999Ω |
1Ω |
1000-1999Ω |
3Ω |
R<40Ω时,电表会发出响声
Frequency(with test leads/with jaws)频率(用测试棒/用钩部)
档位 |
解析度 |
精确度 |
输入阻抗 |
40.0-3999.9HZ |
0.1HZ |
±(0.5%rgt+1dgt) |
600V AC/DC RMS |
用测试导线测量频率的电压 范围:0.5-600V,用钩部测量频率的电压
范围:0.5-400W
电压与电流谐波
谐波顺序 |
解析度【V】,
【A】 |
精确度 |
1-15 |
0.1 |
±(10.0%rgt+5dgt) |
16-25 |
0.1 |
±(15.0%rgt+5dgt) |
精确度定义在:电压:≥1.6V,电流≥2A
Power factor功率因数
档位 |
解析度 |
精确度 |
0.20-1.00 |
0.01 |
±3° |
精确度定义在:正弦波,电压230-400V,电流≥2A,频率50-60HZ
有效功率、无效功率、视在功率
档位(kw)(kvar)(kw) |
解析度(kw)(kvar)(kw) |
精确度 |
0.00-99.99 |
0.01 |
±(3.5%rgt+3dgt) |
100.0-999.9 |
0.1 |
精确度定义在:正弦波,电压230-400V,电流≥1A,频率50-60HZ,PF:0.8I-0.8C
相位顺序与相位同相性
档位 |
频率范围 |
输入阻抗 |
过载保护 |
50-600V |
40-69HZ |
1MΩ |
600V RMS |
|
|
